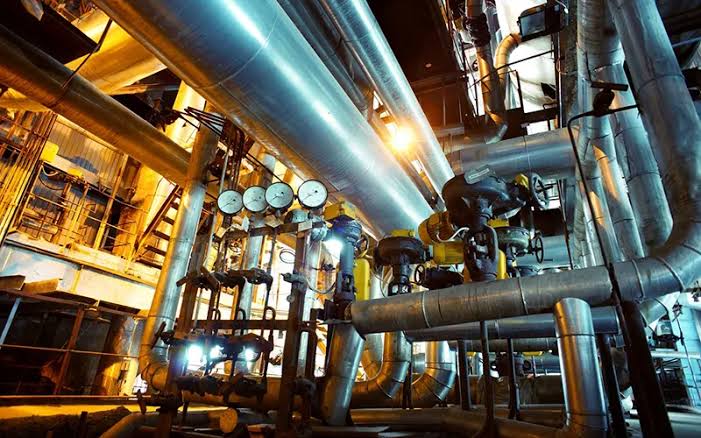

لوله کشی صنعتی نوعی از لوله کشی است که برای مصارف صنعتی مورد استفاده قرار میگیرد. برای طراحی این لوله کشی نیاز به رعایت نکات مختلف است که باید مورد بررسی قرار بگیرد. جنس لوله، اتصالات، شیرها و محل قرار گرفتن لوله ها از جمله نکاتی است که در طراحی مورد بررسی قرار میگیرد. در این مقاله قصد داریم درباره این موضوع صحبت کنیم.

لوله کشی به چه منظور صورت میگیرد

برای جابه جایی سیالات از یک نقطه به یک نقطه دیگر از لوله کشی استفاده میشود. این سیالات میتواند انتقال آب شهری یا اجرای لوله کشی گاز و یا فاضلاب های صنعتی باشد. بر اساس نوع سایلاتی که منتقل می شود لوله کشی به دو نوع لوله کشی ساختمانی و صنعتی تقسیم می شود.

طراحی لوله کشی صنعتی

رعایت اصول لوله کشی ساختمان بسیار مهم است. پایپینگ یا لوله کشی صنعتی معمولا برای انتقال سیال از طریق لوله ها و اتصالات مربوط به شیرآلات به کار برده میشود. برای اجرای پایپینگ اصولا لوله هایی با جنس فولاد، آلومینیوم، پلاستیک، فایبرگلاس، مس و حتی چوب و بتن مورد استفاده قرار می گیرند.

همچنین از این نوع لوله کشی برای تشخیص، کنترل و تحت نظر داشتن فشار، دما و دبی جریان سیال معمولا از قطعات و اجزای روی خط از قبیل فیتینگ‌ها، شیرها و سایر تجهیزات استفاده می شود.

در گذشته نقشه های پایپینگ یا لوله کشی صنعتی توسط نقشه کش ها و بر روی کاغذ کالک انجام می گرفت. ولی در حال حاضر نقشه کشی های صنعتی توسط نرم افزارهای حرفه ای انجام میشود.

دسته بندی لوله کشی صنعتی

به طور کلی لوله کشی صنعتی به چند دسته تقسیم میشود که مهمترین آنها عبارتند از:

لوله کشی فرایندی: برای انتقال سیال مابین مخزن ها و واحدهای فرایندی

لوله‌ کشی خدماتی: برای انتقال آب، بخار و هوای فشرده

لوله‌ کشی دریایی: برای پایپینگ داخل کشتی ها انجام می شود که دامنه بسیار وسیعی دارد.

لوله کشی انتقال: اگر نیاز به لوله کشی با قطر زیاد باشد از این لوله کشی استفاده میشود. در واقع لوله کشی انتقال بیشتر در جهت انتقال نفت و گاز و آب و گاهی زغال‌سنگ (به صورت شناور در آب) به فاصله چندین کیلومتر ساخته میشود. در طراحی این سیستم از یک خط می‌توان برای انتقال سیالات مختلف به صورت پشت سرهم استفاده کرد.

لوله‌ کشی تاسیسات یا لوله‌کشی تجاری

از این نوع از لوله کشی در داخل ساختمان‌ها، مدرسه‌ها، بیمارستان‌ها و برای انتقال آب، گاز، فاضلاب، تاسیسات، سوخت مایع و آتش‌نشانی می‌باشد، ساخته میشود.

لوله کشی صنعتی از چه بخش هایی تشکیل شده است؟

برای طراحی و ساخت لوله کشی صنعتی ابزارهایی وجود دارد که در ادامه به معرفی آن می پردازیم:

لوله

اصلی ترین قسمت لوله کشی تهیه ابزار لوله است که براساس نوع لوله کشی، سایزهای مختلف دارد. لوله ها به طور کلی به دو صورت تیوب و پایپ تقسیم میشوند. از پایپ برای انتقال سیال از یک نقطه به نقطه دیگر استفاده میشود که عموما سایز بالای ۲ اینچ دارد.

ولی از تیوب برای گردش سیال در داخل یک سیستم یا ماشین برای انتقال انرژی صورت میگیرد که سایزی کمتر از ۲ اینچ دارد. همچنین در استانداردهای روز اروپا، به وسیله قطر خارجی و ضخامت دیوار لوله و تیوب را از هم جدا میکنند.

اتصالات لوله به انگلیسی

برای اتصال چند قسمت مختلف تغییر جریان لوله یا افزایش یا کاهش آن از اتصالات لوله استفاده می کنند.

متداول ترین انواع اتصالات لوله ها شامل موارد زیر است:

• زانویی (elbow)
• خم (bend)
• برگردان (return)
• سه راهی (tee)
• چهار راهی (cross)
• کاهنده (reducer)
• درپوش (end cap)
• پلاگ (plug)
• یونیون (union)
• کوپلینگ (coupling)
• اولت (o’let)
