در پروژه‌های صنعتی، کابل‌ها مانند رگ‌های حیاتی یک کارخانه هستند. یک کابل‌کشی بی‌نظم یا سینه‌کشی (Cable Tray/Trunking) غیر استاندارد، نه تنها باعث کاهش راندمان می‌شود، بلکه می‌تواند با ایجاد تداخل الکترومغناطیسی (EMI) و خطر آتش‌سوزی، کل سیستم را به خطر بیندازد.
در این مقاله، به بررسی اصول حیاتی در اجرای کابل‌کشی صنعتی می‌پردازیم.

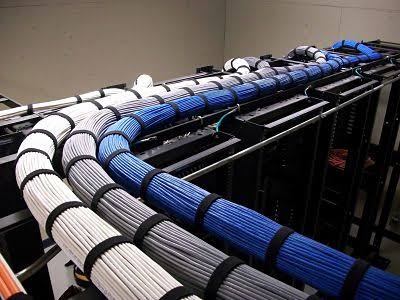

۱. انتخاب صحیح سیستم نگهدارنده (سینه‌کشی)
بسته به محیط کاربری، انتخاب نوع سینه‌کشی اهمیت ویژه‌ای دارد:
- ت레이های مشبک (Wire Mesh): مناسب برای مراکز داده (Data Center) و محیط‌هایی که نیاز به تهویه بالا دارند.
- سینه‌های پرفورات (Perforated Trunking): ایده‌آل برای کابل‌کشی‌های داخلی با چگالی متوسط.
- سینه‌های فولادی گالوانیزه: برای محیط‌های صنعتی سنگین و مقاوم در برابر خوردگی.
۲. اصول جداسازی کابل‌ها (Segregation)
یکی از بزرگ‌ترین اشتباهات در کابل‌کشی، ترکیب کابل‌های قدرت (Power) و کابل‌های سیگنال/کنترل (Signal/Data) در یک مسیر است. این کار باعث ایجاد نویز و اختلال در عملکرد PLCها و تجهیزات کنترلی می‌شود. رعایت فاصله استاندارد بین این دو نوع کابل، پیش‌نیاز یک سیستم پایدار است.
۳. مدیریت شعاع خم (Bending Radius)
کابل‌ها، به‌ویژه کابل‌های ضخیم و شیلددار، دارای شعاع خم مشخصی هستند. خم کردن بیش از حد کابل‌ها باعث آسیب به عایق و در درازمدت منجر به اتصال کوتاه می‌شود.
۴. سازماندهی و برچسب‌گذاری (Labeling)
یک کابل‌کشی حرفه‌ای با یک کابل‌کشی مهندسی‌شده تفاوت دارد. استفاده از سیستم برچسب‌گذاری (Tagging) دقیق بر روی هر کابل، فرآیند عیب‌یابی و تعمیرات را در آینده تا ۸۰٪ سریع‌تر می‌کند.
