تست هیدرواستاتیک چیست و چرا انجام آن ضروری است؟
در این بخش به تعریف ساده تست فشار هیدرواستاتیک، مراحل انجام آن و اهداف اصلی بازرسی دیگ‌های بخار می‌پردازیم و اهمیت هر یک را برای ایمنی و دوام تجهیزات بررسی می‌کنیم.
تعریف ساده تست فشار هیدرواستاتیک

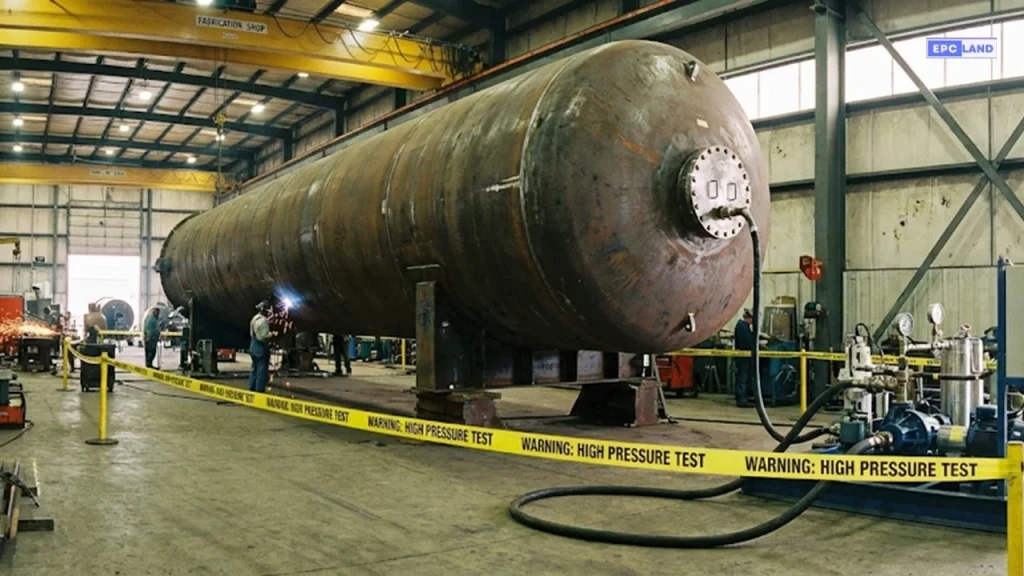

تست فشار هیدرواستاتیک روشی برای بررسی دوام و سلامت سیستم‌های لوله‌کشی، دیگ‌های بخار، سیلندرهای گاز و مخازن تحت فشار است. در این روش، تجهیزات با مایع پر می‌شوند و تحت فشار قرار می‌گیرند تا شرایط فشاری مشابه با زمان بهره‌برداری شبیه‌سازی شود.
میزان فشاری که باید اعمال شود، بسته به نوع سیستم و مقررات، معمولاً باید به ۱.۳ یا ۱.۵ برابر فشار طراحی برسد؛ به‌عنوان‌مثال، کد ASME Boiler and Pressure Vessel الزام می‌کند که فشار تست معادل ۱.۳ برابر فشار طراحی باشد. ازسوی‌دیگر، برخی صنایع از ضریب ۱.۵ برابر استفاده می‌کنند تا حاشیه ایمنی بیشتری، به‌ویژه در محیط‌های پرریسک ایجاد کنند. صنایع نفت و گاز، پتروشیمی و نیروگاهی معمولاً از این روش برای تست سیستم‌های لوله‌کشی خود استفاده می‌کنند.
اهداف اصلی از انجام تست و بازرسی دیگ
اهداف اصلی تست و بازرسی فنی دیگ بخار عبارت‌اند از:
- شناسایی نشتی و ضعف‌های ساختاری: بررسی اتصالات جوش، لوله‌ها، مخازن و سایر اجزا برای اطمینان از وجودنداشتن ترک، خوردگی یا نشتی
- ارزیابی ضخامت و مقاومت: اندازه‌گیری ضخامت جداره دیگ برای جلوگیری از کاهش بیش‌ازحد آن به‌دلیل خوردگی یا فرسودگی
- بررسی عملکرد قطعات جانبی: تست سوپاپ‌های اطمینان، لول کنترل‌ها، مشعل‌ها و سایر تجهیزات برای اطمینان از کارکرد صحیح و جلوگیری از فشار بیش‌ازحد
- رعایت استانداردهای ایمنی و قانونی: تضمین انطباق با مقررات وزارت کار و استانداردهای بین‌المللی مانند ASME برای جلوگیری از حوادث و افزایش عمر مفید تجهیزات
- پیشگیری از حوادث: شناسایی مشکلات زودرس برای کاهش ریسک انفجار، آتش‌سوزی، آسیب به پرسنل و محیط و افزایش طول عمر دیگ
پیامدهای قانونی و ایمنی عدم انجام تست هیدرواستاتیک
انجام‌ندادن این تست می‌تواند عواقب جدی ایمنی و قانونی داشته باشد. از نظر پیامدهای ایمنی کار، بدون انجام تست، ضعف‌های پنهان مانند ترک‌ها یا نشتی‌ها شناسایی و رفع نمی‌شوند و همین امر می‌تواند منجر به انفجار دیگ و آسیب جانی، خسارت مالی گسترده و حتی آتش‌سوزی یا آلودگی محیط شود.
از نظر پیامدهای قانونی، طبق مقررات وزارت تعاون، کار و رفاه اجتماعی، نداشتن گواهی تست هیدرواستاتیک غیرقانونی و در صورت وقوع حادثه، مسئولیت کامل برعهده کارفرما است. نداشتن این گواهی می‌تواند منجر به جریمه‌های سنگین، تعطیلی واحد صنعتی، توقف خط تولید یا پیگیری قضایی شود.
همچنین، الزامات بیمه شامل انجام تست است و اگر تست انجام نشده باشد، بیمه‌ها ممکن است خسارات را پوشش ندهند. نادیده‌گرفتن این تست نه‌تنها خطرات احتمالی و ریسک ایمنی را افزایش می‌دهد، بلکه عواقب قانونی و اقتصادی بلندمدتی به‌همراه دارد.
دستورالعمل و استاندارد تست هیدرواستاتیک
دستورالعمل بازرسی و تست هیدرواستاتیک براساس استانداردهای بین‌المللی مانند استاندارد ASME Boiler and Pressure Vessel Code Section III)) و استاندارد ملی ایران مانند آیین‌نامه حفاظتی مولد بخار و دیگ‌های آبگرم (وزارت کار) تدوین شده است.
طبق این استانداردها، تست غیرمخرب باید پس‌از عملیات حرارتی یا تعمیرات انجام شود. فشار تست نباید از ۱.۵ برابر حداکثر فشار مجاز (MAWP) تجاوز کند و حداقل زمان نگهداری فشار ۳۰ دقیقه است؛ اما ممکن است تا ۲ ساعت یا بیشتر طول بکشد. در طول تست، تمام اجزا مانند لوله‌ها، کوره و اتصالات جوش بررسی می‌شوند. آب مورد استفاده باید در دمای ۷ تا ۵۰ درجه سانتی‌گراد باشد تا از انبساط حرارتی جلوگیری شود. در صورت مشاهده نشتی یا افت فشار، تجهیزات باید تعمیر شوند.
مدت زمان و فرایند آماده‌سازی دیگ
فرآیند آماده‌سازی دیگ بخار برای تست هیدرواستاتیک معمولاً ۲۴ تا ۴۸ ساعت قبل‌از شروع تست آغاز می‌شود. سپس مراحل به‌ترتیب زیر پیش می‌روند:
- ابتدا دیگ باید خاموش و کاملاً سرد شود تا از خطرات حرارتی جلوگیری شود
- تمام خروجی‌ها و مجراها مانند شیرهای اصلی، آبنماها، لول کنترل‌ها و دریچه‌های دسترسی با پلاگ یا بلایند مسدود می‌شوند
- قطعات حساس مانند سوپاپ اطمینان و سنسورها باید جدا شوند
- پس‌از آماده‌سازی، دیگ با آب پر و هواگیری انجام می‌شود
مدت زمان تست هیدرواستاتیک به اندازه تجهیزات و پیچیدگی سیستم بستگی دارد و عوامل متعددی می‌توانند آن را تغییر دهند. به‌طور معمول برای سیستم‌های کوچک، تست ممکن است تنها چند ساعت طول بکشد؛ درحالی‌که برای سیستم‌های بزرگ یا خطوط لوله ممکن است چند روز زمان نیاز باشد. هر مرحله از فرایند تست به‌طور دقیق مستندسازی می‌شود تا هم رعایت استانداردها تضمین شود و هم ردیابی مراحل آسان‌تر باشد.
تجهیزات موردنیاز برای انجام تست فشار
برای انجام تست هیدرواستاتیک دیگ بخار، تجهیزات زیر ضروری است:
- پمپ تست فشار بالا: مانند پمپ هیدرولیک برای پرکردن دیگ با آب و اعمال فشار، مجهز به گیج فشار و شیر خروجی؛
- گیج فشار(Pressure Gauge) : گیج فشار برای نمایش لحظه‌ای فشار روی تجهیز نصب می‌شود و اپراتور می‌تواند بدون توقف تست، فشار را کنترل کند؛ حداقل دو گیج دقیق (یکی ثبت‌کننده) با محدوده مناسب برای اندازه‌گیری فشار تست ضروری است؛
- فشارسنج: برای اندازه‌گیری دقیق فشار اعمال‌شده در سیستم؛
- مانومتر (Manometer): برای اندازه‌گیری فشار گاز یا مایع در سیستم‌های بسته؛
- منبع آب: آب تمیز در دمای مناسب (۷-۵۰ درجه سانتی‌گراد) برای پرکردن دیگ؛
- پلاگ‌ها و بلایندها: برای مسدودکردن خروجی‌ها، شیرها و اتصالات؛
- ابزارهای بازرسی: مانند دستگاه ضخامت‌سنج التراسونیک (UT)، لامپ ضدانفجار ۲۴ ولتی برای بررسی داخلی و ابزارهای ایمنی مانند ماسک و دستکش؛
- قطعات جانبی: لوله‌های اتصال، شیرهای اطمینان موقت و تجهیزات هواگیری.
این تجهیزات باید کالیبره‌شده و مطابق با استانداردهای ایمنی باشند تا دقت تست حفظ شود.
دریافت گواهی و تأییدیه معتبر تست هیدرواستاتیک
دریافت گواهی سلامت و تأییدیه معتبر این تست فرایندی ضروری برای تأیید ایمنی و عملکرد تجهیزات تحت فشار مانند دیگ‌های بخار است. اعتماد به شرکت‌های بازرسی مورد تأیید اداره کار مانند اعتلای صنعت پارس که دارای تأییدیه اداره کار و مجوزهای لازم هستند، تضمین‌کننده کیفیت و اعتبار گواهی است. این تأییدیه نه‌تنها الزام قانونی است، بلکه از حوادث جلوگیری می‌کند و برای بیمه و بهره‌برداری ضروری است.
گواهی تست هیدرواستاتیک چیست و چه کاربردی دارد؟
گواهی تست هیدرواستاتیک سندی رسمی است که پس‌از انجام موفق آزمایش فشار هیدرواستاتیک روی تجهیزات تحت فشار مانند دیگ‌های بخار، مخازن و لوله‌ها و تهیه گزارش بازرسی توسط شرکت‌های معتبر صادر می‌شود و نشان‌دهنده انطباق با استانداردهای ملی و بین‌المللی است.
این گواهی توسط بازرسان دارای صلاحیت شرکت‌های بازرسی معتبر که مهندس مکانیک هستند یا مقامات مربوطه مانند وزارت کار ایران تهیه می‌شود و تأیید می‌کند که تجهیزات فاقد نشتی، ترک یا ضعف ساختاری و برای استفاده ایمن مناسب‌اند. داشتن این گواهی تضمین می‌کند که الزامات قانونی و استانداردهای ایمنی (مانند آیین‌نامه حفاظتی مولد بخار) رعایت شده است و امکان بهره‌برداری قانونی از تجهیزات و پوشش بیمه‌ای در صورت حوادث وجود دارد. بدون این گواهی، تجهیزات ممکن است غیرقانونی تلقی شوند و ریسک جریمه یا تعطیلی وجود داشته باشد.
مدت اعتبار تست هیدرواستاتیک چقدر است؟
مدت اعتبار این تست برای دیگ‌های بخار در ایران معمولاً یک سال است. طبق آیین‌نامه حفاظتی مولد بخار و دیگ‌های آبگرم وزارت کار، بازرسی ادواری و تست باید حداقل سالانه انجام شود تا گواهی تمدید شود. این مدت ممکن است بسته به نوع تجهیزات و شرایط بهره‌برداری تغییر کند؛ اما حداکثر یک سال تعیین شده است تا ایمنی مداوم تضمین شود. پس‌از انقضا، تجهیزات بدون گواهی معتبر غیرقانونی محسوب می‌شوند و باید مجدداً تست شوند.
